一、用途

 無壓風門主要用于礦山井下僅回風巷和主要進回風巷之間每個聯絡巷中.

二、使用條件

1,無嚴重滴水的環境.

2有爆炸性氣體和煤塵礦井

三、主要技術參數

1,風門開啟形式:異向同步開閉.

2,手動開啟力:200N左右

3門扇開啟角度:>90度

四、工作原理

無壓風門采用壓力平衡原理,每道風門為雙扇鋼制門框.異向同步開閉,運用連桿平衡機構,把作用在風門上的壓力通過連桿平衡結構轉化為一種內力,并得到了平衡,保證了風門打開時省力,方便靈活.另外,在風門開啟方向門梁的異側固定擋板.同時,通過配重塊產生的牽引力實現風門自動關閉.

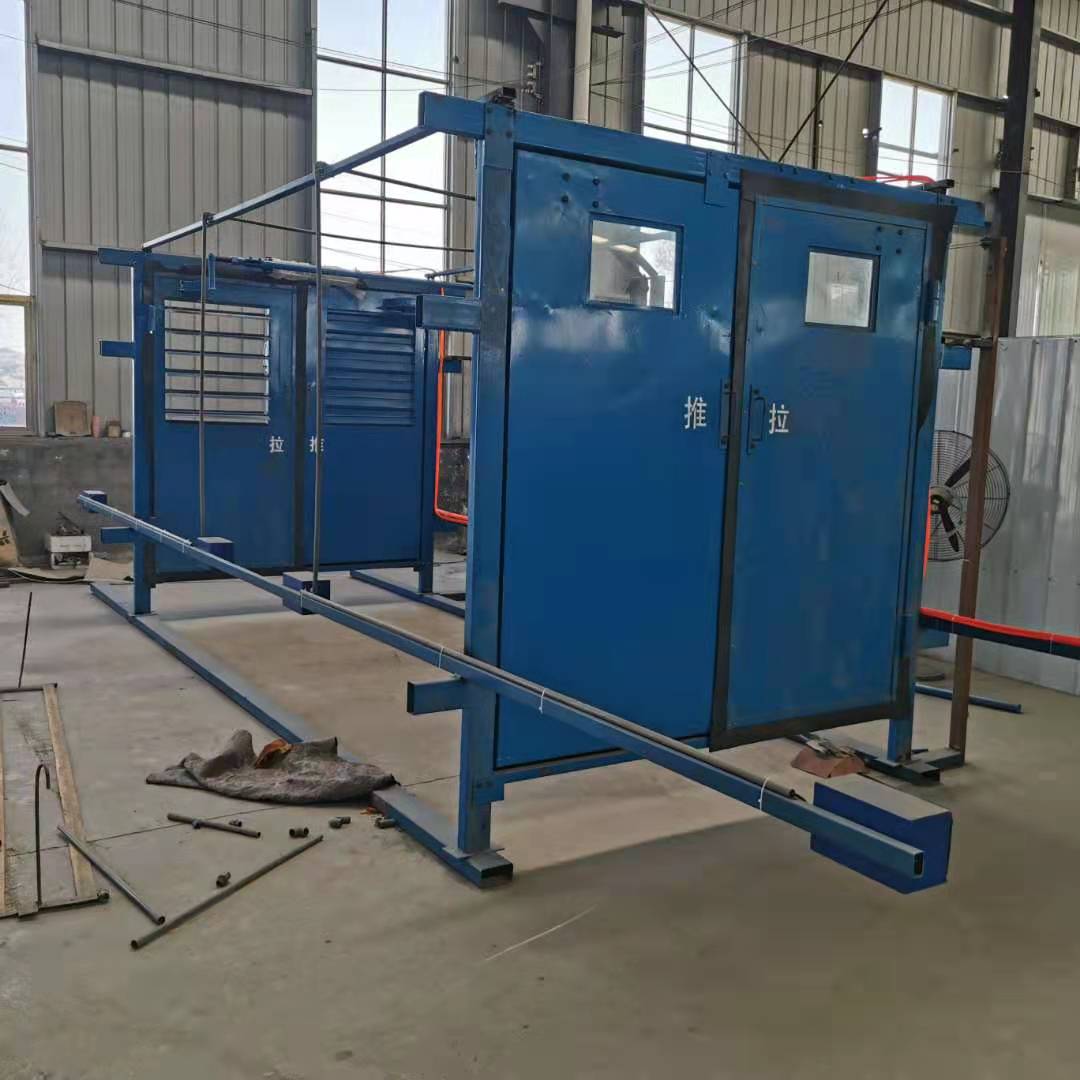

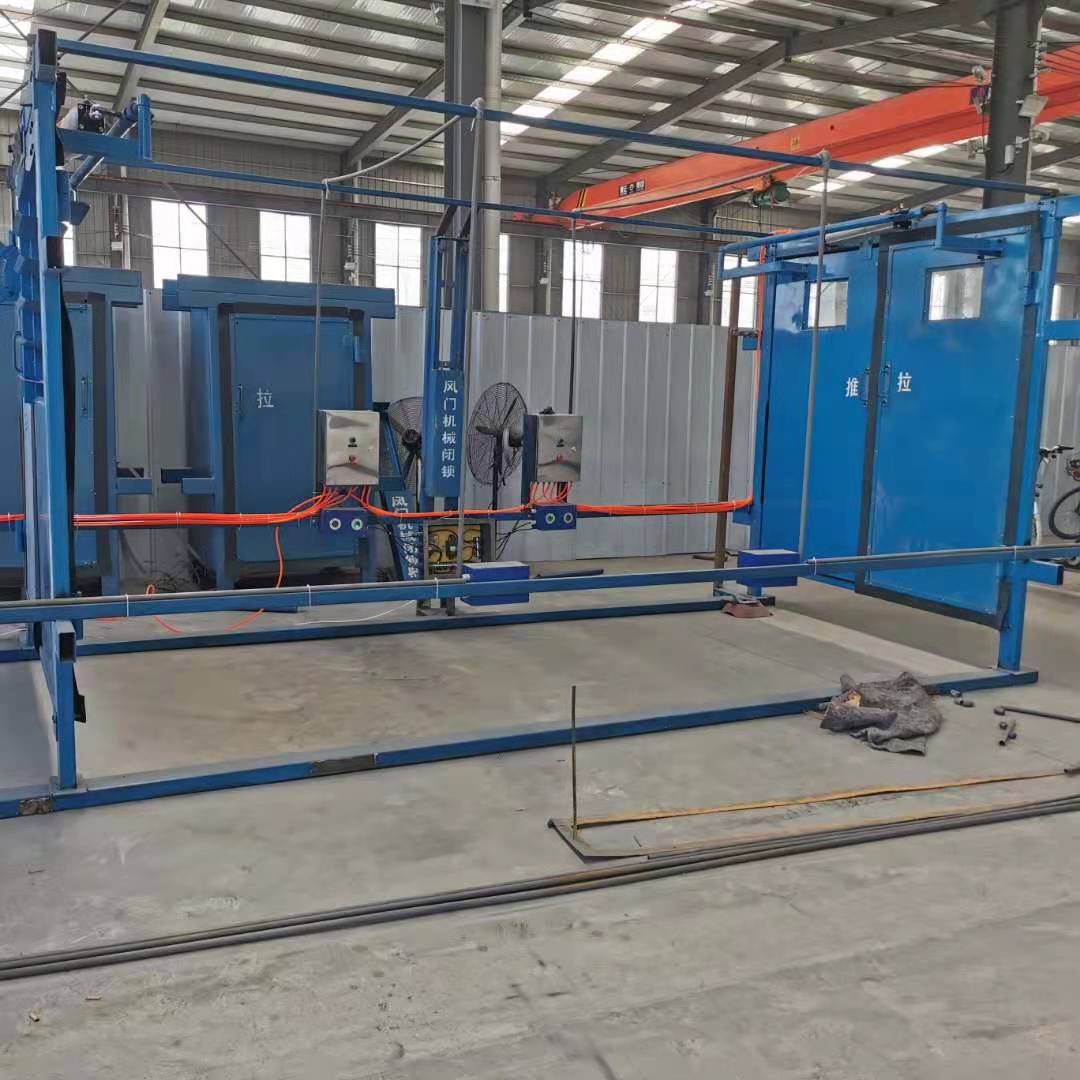

五、門體結構

門體主要由門框,門扇,平衡結構及配重等部分構成.門框門扇采用鋼制焊接結構.其構成材料有2個的鋼板，100*50方鋼管，門框由100×60×6填充材料等構成。

調節配重,風門能自動關閉,門扇與外動力連接后可實現風門自動
